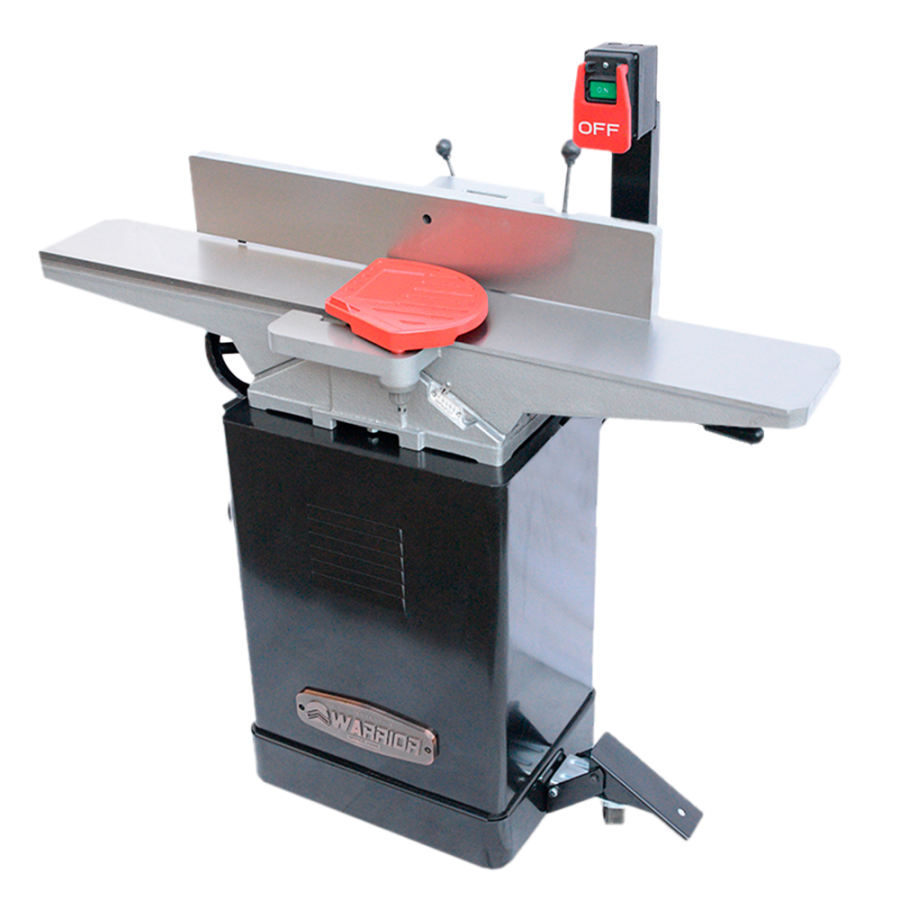

WARRIOR W0109DL HL Фуговальный станок с валом Helical

Name: WARRIOR W0109DL HL Фуговальный станок с валом Helical
Brand: Warrior
Price: 96900 RUB
Availability: SoldOut
Rating: 5 (1 reviews)

Артикул: 0301010157000

96 900 ₽

Срок доставки Уточняйте срок поставки

Стоимость доставки 2400 рублей

Купить Добавить в сравнение

Ширина стола 150 мм
Двигатель 0,75 кВт
Вал Helical

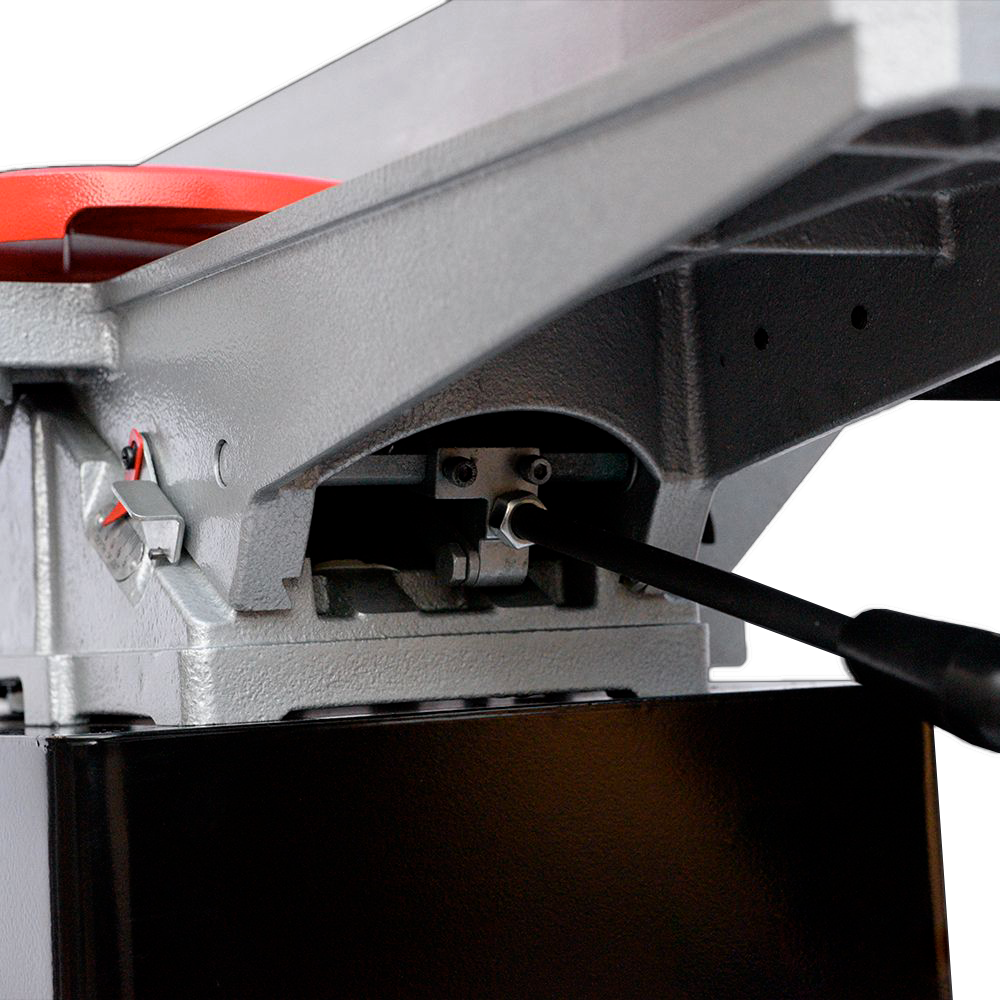

Приемный стол поднимается и опускается маховиком , расположенным спереди для обеспечения удобного доступа и настройки столов.

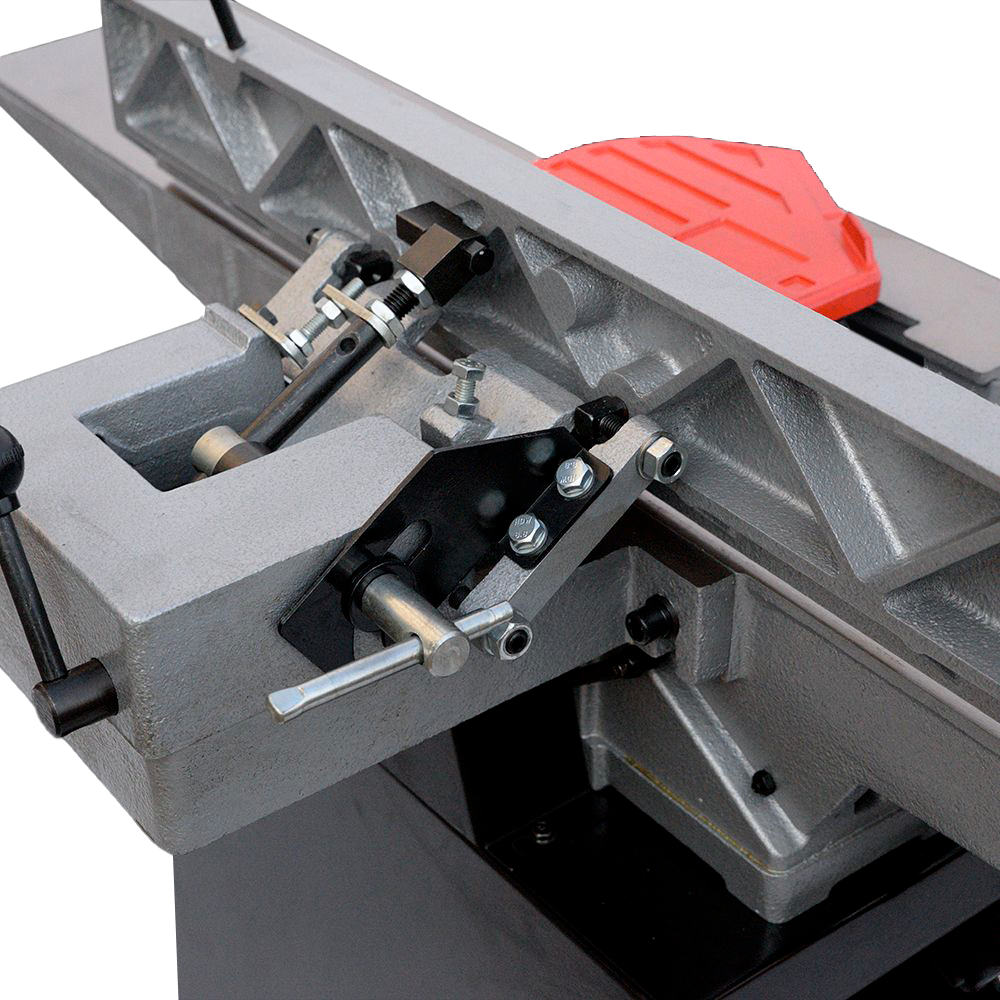

Установленный по центру большой чугунный параллельный упор.
Асинхронный двигатель выходной мощностью 0,75 кВт (потребляемая мощность 1,125 кВт)
Простой в использовании рычаг позиционирования подающего стола для обеспечения быстрой и точной регулировки.
План...

Подробнее

Наличие на складах

Общий остаток на складах: уточняйте наличие

Купить запчасти

Преимущества
Характеристики
Комплектация
Инструкции
Сравнение
Запчасти
Сервис
Отзывы
Описание

Приемный стол поднимается и опускается маховиком , расположенным спереди для обеспечения удобного доступа и настройки столов.
Установленный по центру большой чугунный параллельный упор.
Асинхронный двигатель выходной мощностью 0,75 кВт (потребляемая мощность 1,125 кВт)
Простой в использовании рычаг позиционирования подающего стола для обеспечения быстрой и точной регулировки.
Планка для выборки фальца встроена в стол для обеспечения универсальности.

Отвод для опилок с патрубком диаметром 100 мм для эффективного сбора опилок и стружки.

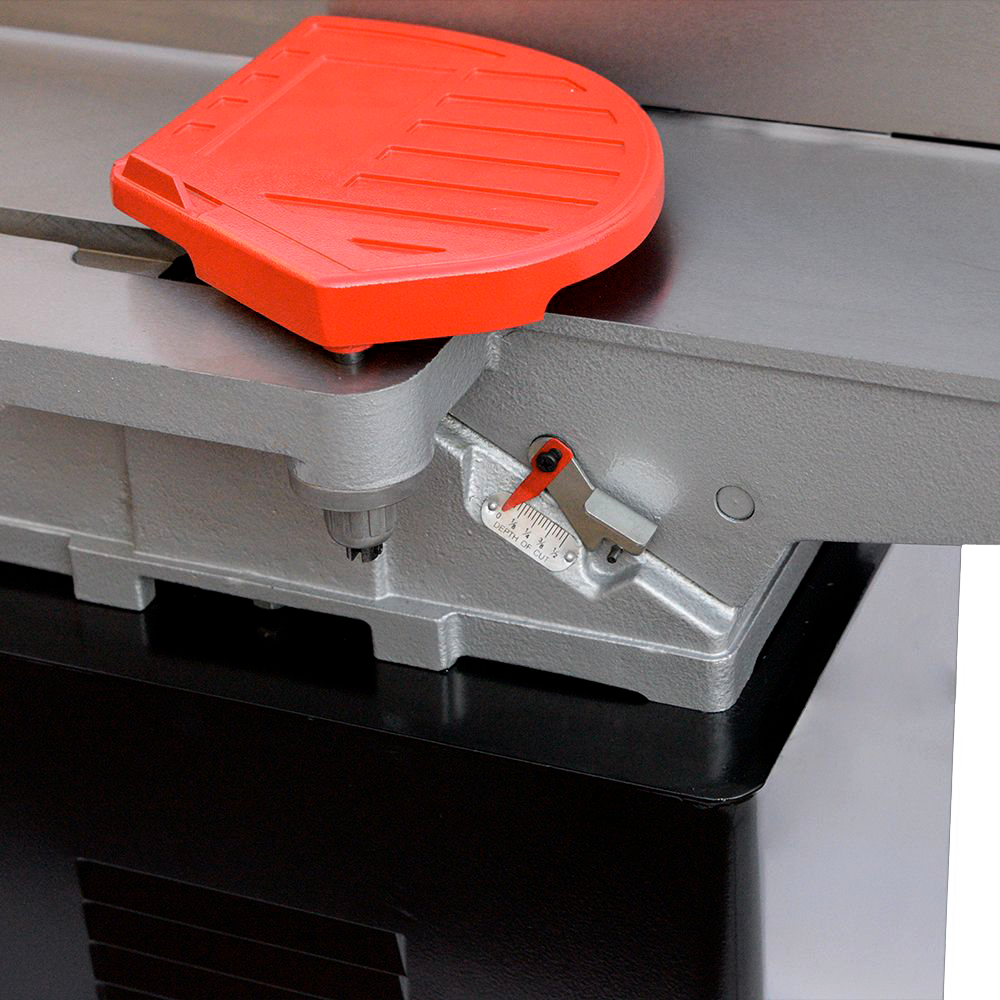

Переднее поворотное подпружиненное ограждение ножевого вала для обеспечения максимальной защиты.
Усиленная цельная стальная станина с монтажными лапами для обеспечения повышенной устойчивости.

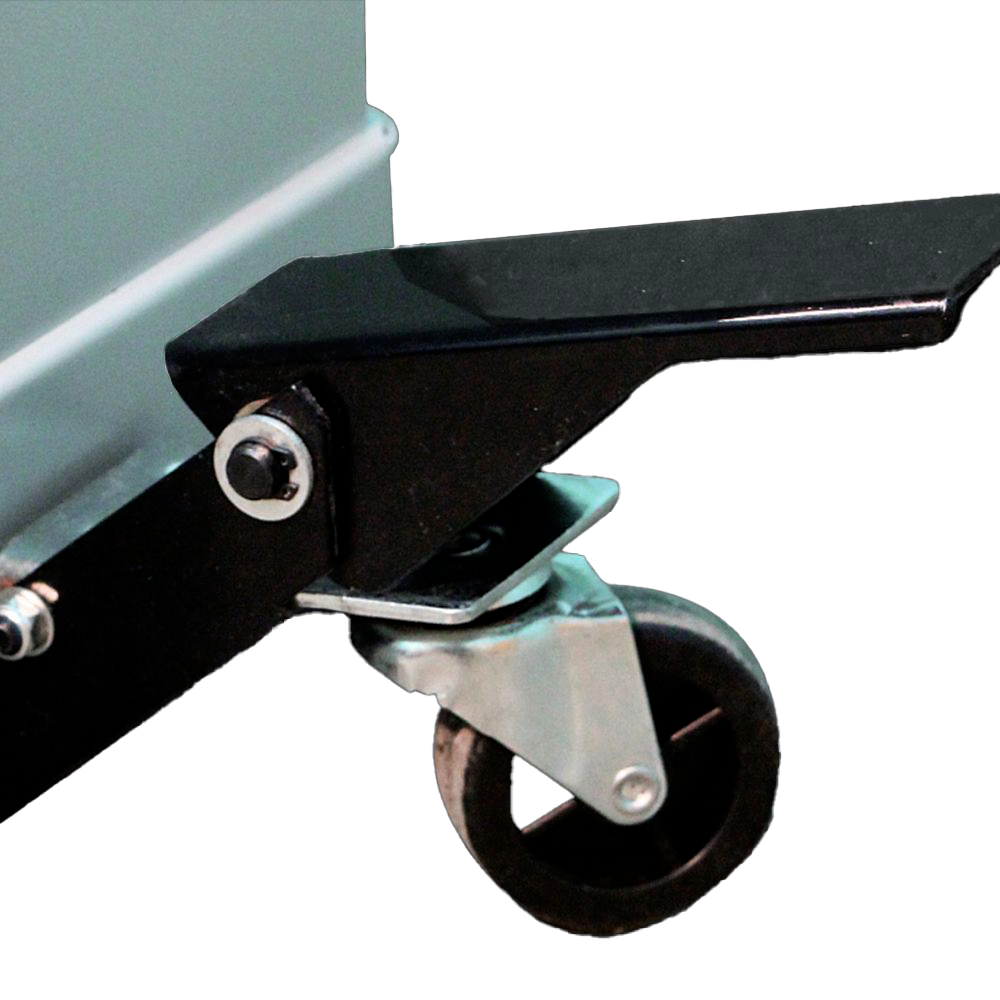

Станина оборудована колесами для быстрого передвижения станка

Мощность двигателя выходная 0,75 кВт 230В

Мощность двигателя потребляемая (пусковой ток) 1,125 кВт (5А)

Ширина реза 153 мм

Максимальная глубина реза 3,2 мм

Максимальная выборка фальца 12,7 мм

Частота вращения режущего вала 4400 об/мин

Режущий вал Helical, 150 мм

Диаметр режущего вала 64,7 мм

Количество ножей 38

Размер ножей 15 х 15 мм

Длина стола 1210 мм

Длина подающего стола 590 мм

Длина приемного стола 590 мм

Ширина стола 150 мм

Высота стола от пола 820 мм

Размеры параллельного упора 740 х 120 мм

Угол наклона внутрь и наружу 45°

Фиксированные углы наклона 90°, 45° внутрь и наружу

Диаметр патрубка аспирации 100 мм

Размеры в упаковке (Д х Ш х В) 1300*400*300 мм и 500*400*700 мм

Размеры станка в собранном виде (Д х Ш х В) 1180 x 620 x 1070 мм

Масса нетто/брутто, кг 102 /116 кг

Запасной приводной ремень
Мобильная база - корпус на колесах
Спиральный вал Helical с твердосплавными ножами

Инструкция

Технический паспорт

Электрическая схема

Деталировка

Параметры заточки ножей

Все характеристики Основные Характеристики

Картинка
Название	JIB PT200A B Фуговально-рейсмусовый станок Купить	JIB 22104 SC Фуговальный станок с сегментным валом Купить	JIB 22104 SC Фуговальный станок с сегментным валом Купить	JIB 22101 SC Рейсмусовый станок с сегментным валом Дисконт (341П) Купить	JIB 22101 HL Рейсмусовый станок с валом Helical Купить	JIB PT250A B Фуговально-рейсмусовый станок Купить	WARRIOR W0401F 230В Фрезерный станок Дисконт (341П) Купить	JIB 22102 HL Фуговальный станок с валом Helical Купить	JIB BD61000 B Тарельчато - ленточный шлифовальный станок Купить	WARRIOR W0109DL HL Фуговальный станок с валом Helical Купить	WARRIOR W0109D HL Фуговальный станок с валом Helical Купить	JIB BDS610 В Тарельчато - ленточный шлифовальный станок Купить	WARRIOR W0605 B Барабанный шлифовальный станок Купить	JIB 7305B-2 Торцовочная пила Дисконт (В5З-010455 350П) Купить	WARRIOR W0204 HL 230В Рейсмусовый станок с валом Helical Купить	WARRIOR W0204 HL 400В Рейсмусовый станок с валом Helical Купить	WARRIOR W0604 B Барабанный шлифовальный станок Купить	WARRIOR W0103FL HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical Купить	WARRIOR W0102 HL 230В Фуговальный станок с валом Helical Купить	JIB MC1218VDA - L Токарный станок (нет на складе)	JIB 3255A-2 Круглопильный станок Дисконт (357П/ 935933) Купить	WARRIOR W0204D HL 230В Рейсмусовый станок с валом Helical Купить	WARRIOR W0204D HL 400В Рейсмусовый станок с валом Helical Купить	WARRIOR W0201 HL Рейсмусовый станокс валом Helical Купить	WARRIOR W0201D HL Рейсмусовый станок с валом Helical Купить	Спиральный вал Helical 150 мм для W0109D Купить	JIB PT410A 400В (нет на складе)	JIB BS600A 400B (нет на складе)	JIB BS500A 400B (нет на складе)	Шлифовальный станок WARRIOR W0506 (нет на складе)	JIB PS315A 400В (нет на складе)	JIB PS315B 400В (нет на складе)	JIB PS315B-M 400В (нет на складе)	JIB PS400B 400В (нет на складе)	JIB PS400С 400В (нет на складе)	JIB TS315B 400В (нет на складе)
Цена	40 400 ₽	44 400 ₽	44 400 ₽	55 080 ₽	79 600 ₽	47 900 ₽	176 035 ₽	68 400 ₽	42 700 ₽	96 900 ₽	106 100 ₽	63 800 ₽	145 900 ₽	27 760 ₽	255 000 ₽	255 000 ₽	176 500 ₽	169 300 ₽	169 300 ₽	180 000 ₽		37 440 ₽	266 300 ₽	266 300 ₽	341 700 ₽	353 000 ₽	44 700 ₽
Номинальная потребляемая мощность	1,5 кВт	1,1 кВт	1,1 кВт	1,5 кВт	2 кВт	1,5 кВт	2,2 кВт	1,1 кВт	0,75 кВт	0,75 кВт	1,1 кВт	0,55 кВт	1,1 кВт	2 кВт	2,2 кВт	2,2 кВт	1,5 кВт	2,2 кВт	2,2 кВт,	2,2 кВт,	230 В / 50 Гц / 1 фазный / 0.75 кВт	2 кВт	2,2 кВт	2,2 кВт	3,7 кВт, 3 фазы	3,7 кВт, 3 фазы		4 кВт 400В	4 кВт 400В	3 кВт 400В	0,55 кВт	4 кВт 400В	4 кВт 400В	4 кВт 400В		5,5 кВт 400В	4 кВт 400В
Номинальное напряжение, В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	400 В	230 В	230 В	400 В	230 В	230 В	230 В	230 В	400 В	400 В	400 В					230 В
Диаметр пильного диска														305 мм								254 мм
Посадочный диаметр диска														30 мм								30 мм
Максимальная ширина пазовальных фрез (дисков ДАДО)																						25 мм
Максимальная глубина пиления при 90°																						86 мм
Расширители стола				Сталь	Сталь		Чугун								Чугун	Чугун						Алюминий	Чугун	Чугун	Чугун	Чугун
Мобильная база в комплекте	Есть	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	Нет	Нет	Есть	Есть	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	Корпус на колесах	Корпус на колесах	В комплектацию не входит и приобретается отдельно.	Корпус на колесах		Корпус на колесах	Корпус на колесах	Есть	Корпус на колесах	Корпус на колесах	Корпус на колесах		Нет	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах
Толщина заготовки максимальная	120 мм			114 мм	114 мм	120 мм									204 мм	204 мм							204 мм	204 мм	204 мм	204 мм
Ширина заготовки максимальная	204 мм	156 мм	156 мм	305 мм	305 мм	252 мм		156 мм		255 мм	255 мм				406 мм	406 мм		330 мм	330 мм	305 мм			406 мм	406 мм	508 мм	508 мм							5410
Расположение двигателя															Внизу в тумбе	Внизу в тумбе	Сверху						Внизу в тумбе	Внизу в тумбе	Внизу в тумбе	Внизу в тумбе
Число ножей режущего вала		12	12
Режущий вал					Helical			Helical		Helical	Helical				Helical	Helical		Helical	Helical	Helical			Helical	Helical	Helical	Helical
Максимальный диаметр режущего инструмента							200 мм
Перемещение шпинделя							90 мм
Частота вращения							10000 / 8000 / 6000 / 4000 об/мин
Расстояние между центрами																					450 мм
Скорость шпинделя																					500-1800 об/мин (низкий диапазон) 1000-3800 об/мин (высокий диапазон)
Максимальный диаметр обработки над станиной																					305 мм
Бесступенчатая регулировка оборотов									Есть				Есть				Есть				Есть
Глубина пиления при 45° x 45°														235 х 48 мм
Глубина пиления при 45° х 90°														235 х 105 мм
Глубина пиления при 0° х 90°														340 х 105 мм
Глубина пиления при 0° х 45°(слева)														340 х 48 мм
Глубина пиления при 0° х 45° (справа)														340 х 40 мм
Регулировка наклона рабочего стола														С наклоном влево и вправо

Инструкция

Деталировка

Поменять запчасти

0 оценок

Оставить отзыв

Фуговальный станок WARRIOR W0109DL HL с валом Helical – это профессиональный инструмент для точной обработки древесины, который оснащен высокотехнологичным спиральным валом Helical с 26 ножами. Этот вал обеспечивает максимально гладкую и ровную поверхность строгания, а каждый нож (размером 15 х 15 мм) размещен в 150-миллиметровом валу для минимизации вибраций и оптимальной обработки. Мощность двигателя составляет 0,75 кВт при потребляемой мощности 1,125 кВт (пусковой ток 5 А), что делает его экономичным и мощным решением для любой мастерской.

Ширина реза – 153 мм, а максимальная глубина реза за проход – 3,2 мм, что позволяет обрабатывать заготовки разной толщины и качества. Станок также поддерживает выборку фальца до 12,7 мм, добавляя универсальности и гибкости. Режущий вал диаметром 64,7 мм работает на частоте 4400 об/мин, что обеспечивает высокое качество строгания даже при интенсивном использовании.

Рабочий стол длиной 1210 мм (разделенный на подающий и приемный столы по 590 мм) и шириной 255 мм обеспечивает стабильность и комфорт при работе. Высота стола от пола составляет 820 мм, что делает его удобным для работы в мастерской. Параллельный упор размером 740 х 120 мм поддерживает фиксированные углы 90° и 45° внутрь и наружу, что позволяет выполнять резы под различными углами с высокой точностью.

Для поддержания чистоты рабочей зоны станок оснащен системой аспирации с патрубком диаметром 100 мм. Размеры станка в собранном виде составляют 1180 х 620 х 1070 мм, что позволяет удобно разместить его в любой мастерской. В упаковке он занимает две коробки размерами 1300 х 400 х 300 мм и 500 х 400 х 700 мм, что упрощает транспортировку. Масса станка составляет 102 кг (нетто), что подчеркивает его устойчивость и надежность. WARRIOR W0109DL HL – это идеальный выбор для профессионалов, требующих точной и качественной обработки древесины.
