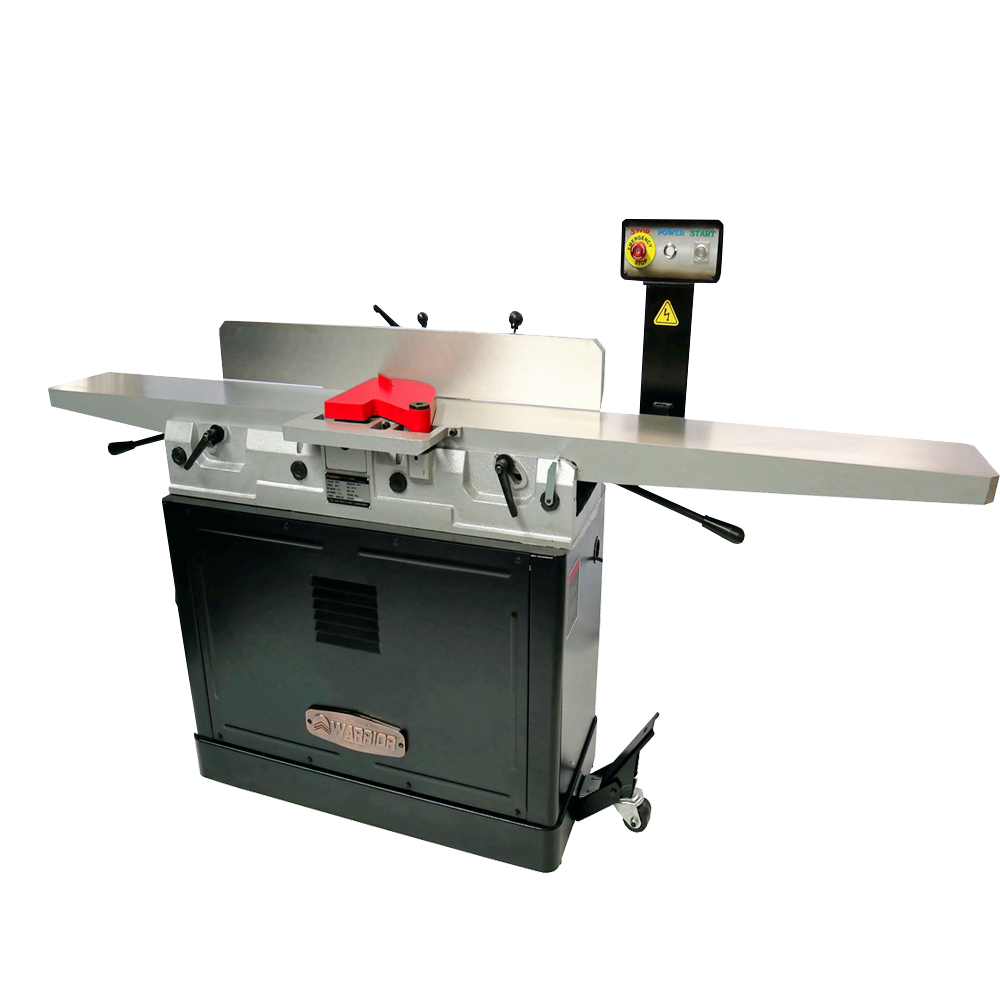

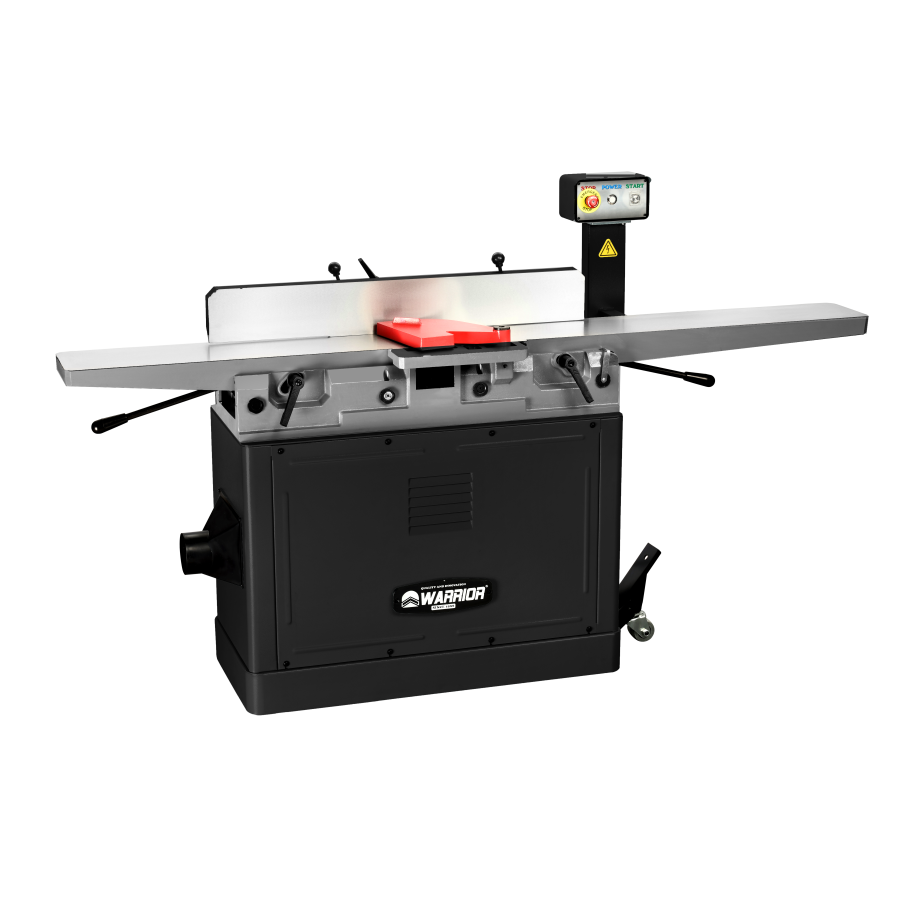

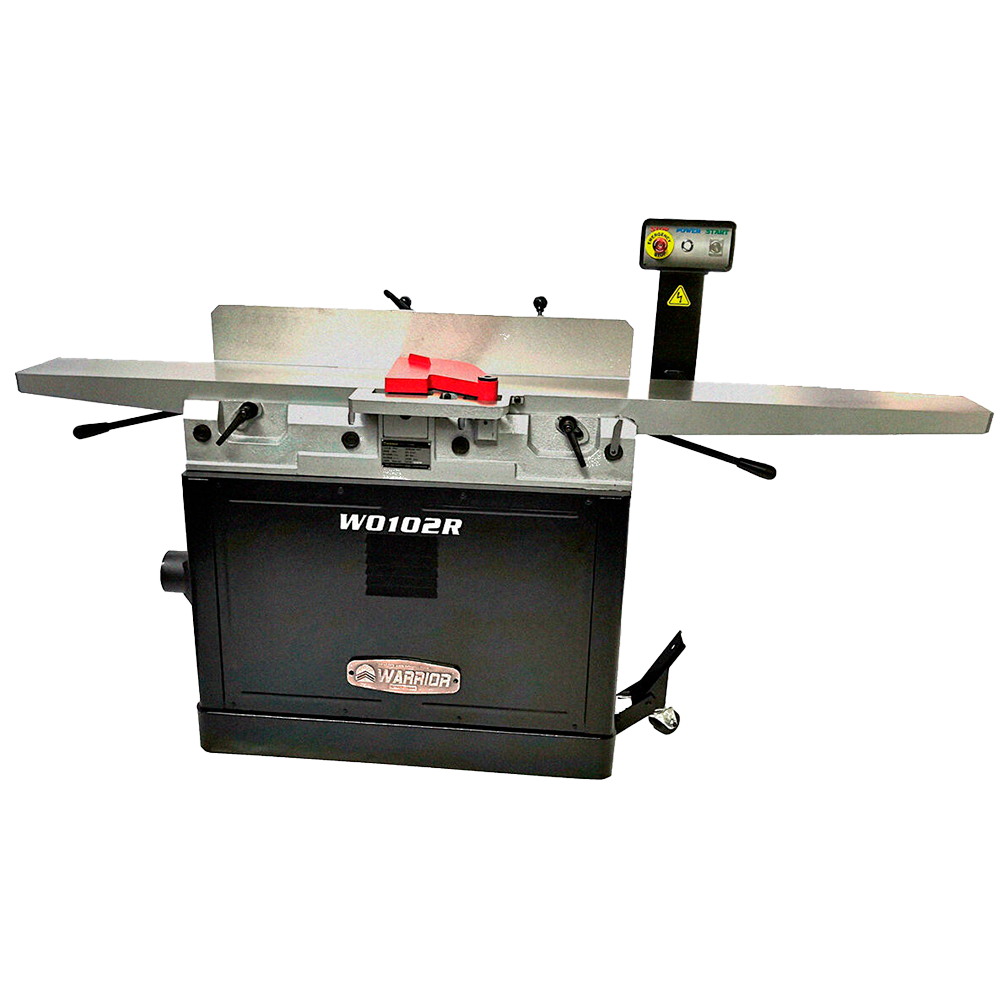

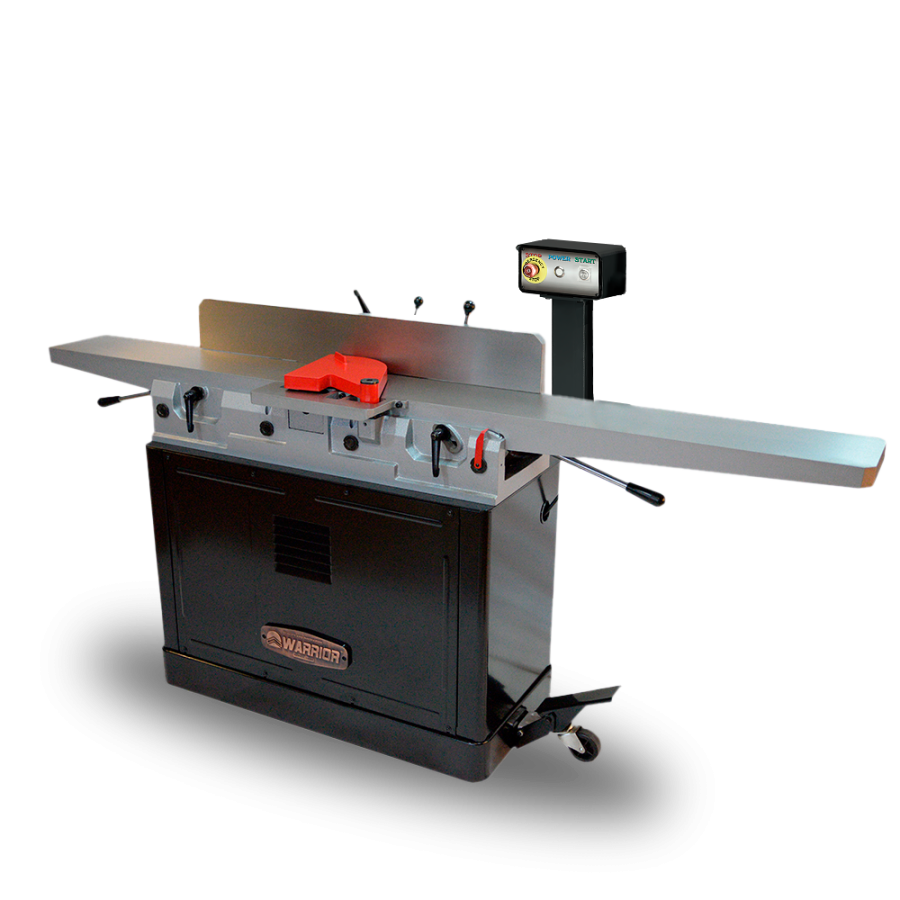

WARRIOR W0102 HL 230В Фуговальный станок с валом Helical

Name: WARRIOR W0102 HL 230В Фуговальный станок с валом Helical
Brand: Warrior
Price: 180000 RUB
Availability: SoldOut
Rating: 5 (1 reviews)

Артикул: 0301010256000

180 000 ₽

Срок доставки Уточняйте срок поставки

Стоимость доставки 3800 рублей

Купить Добавить в сравнение

Ширина стола 200 мм
Мощность двигателя 2,2 кВт
Вал Helical

Удлинённый подающий стол длиной 1105 мм обеспечивает высокоточную опору заготовки
Асинхронный двигатель повышенной выходной мощности 2,2 кВт 230 В
Уникальный опорный механизм с параллелограммом при подъёме и опускании столов обеспечивает перемещение кромки стола по дуге вокруг режущего вала. Равномерный и малый зазор с режущим ножом действует как более эффективный стружколом.
Чугу�...

Подробнее

Наличие на складах

Общий остаток на складах: уточняйте наличие

Купить запчасти

Преимущества
Характеристики
Комплектация
Инструкции
Сравнение
Запчасти
Сервис
Отзывы
Описание

Удлинённый подающий стол длиной 1105 мм обеспечивает высокоточную опору заготовки
Асинхронный двигатель повышенной выходной мощности 2,2 кВт 230 В

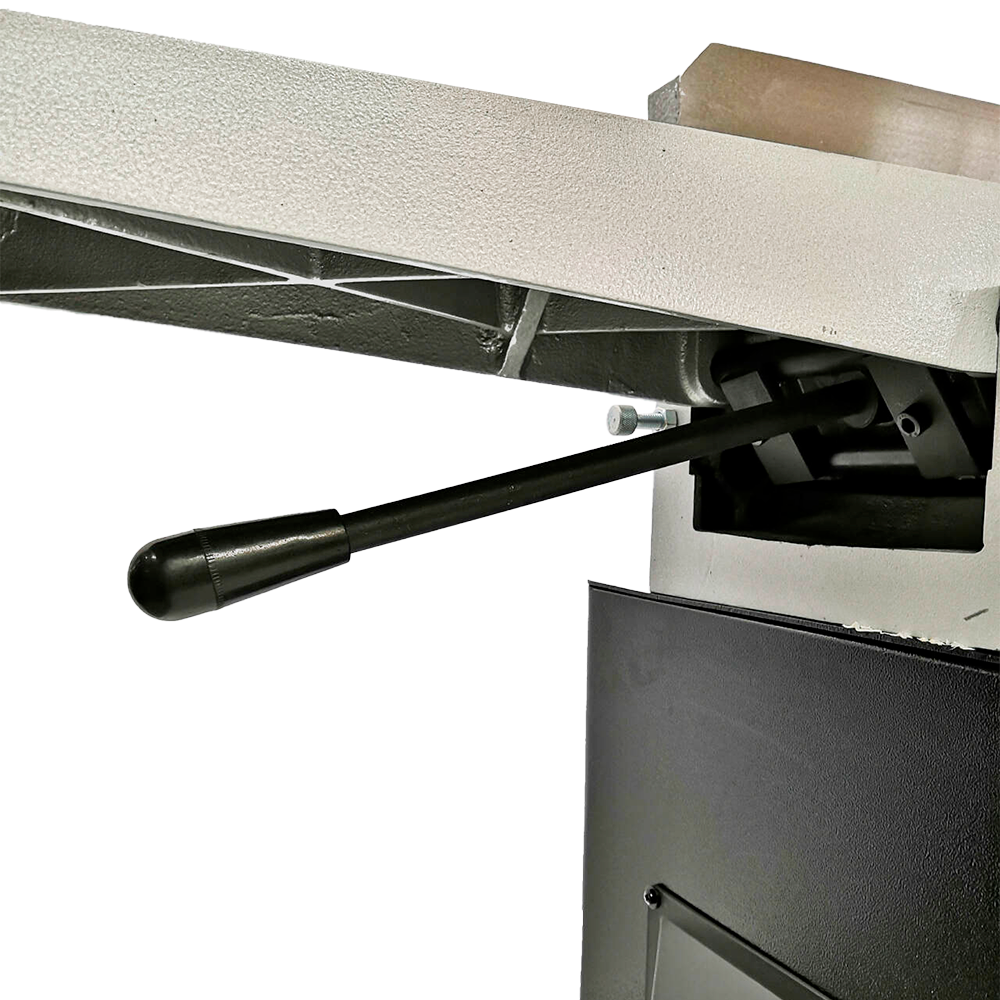

Уникальный опорный механизм с параллелограммом при подъёме и опускании столов обеспечивает перемещение кромки стола по дуге вокруг режущего вала. Равномерный и малый зазор с режущим ножом действует как более эффективный стружколом.

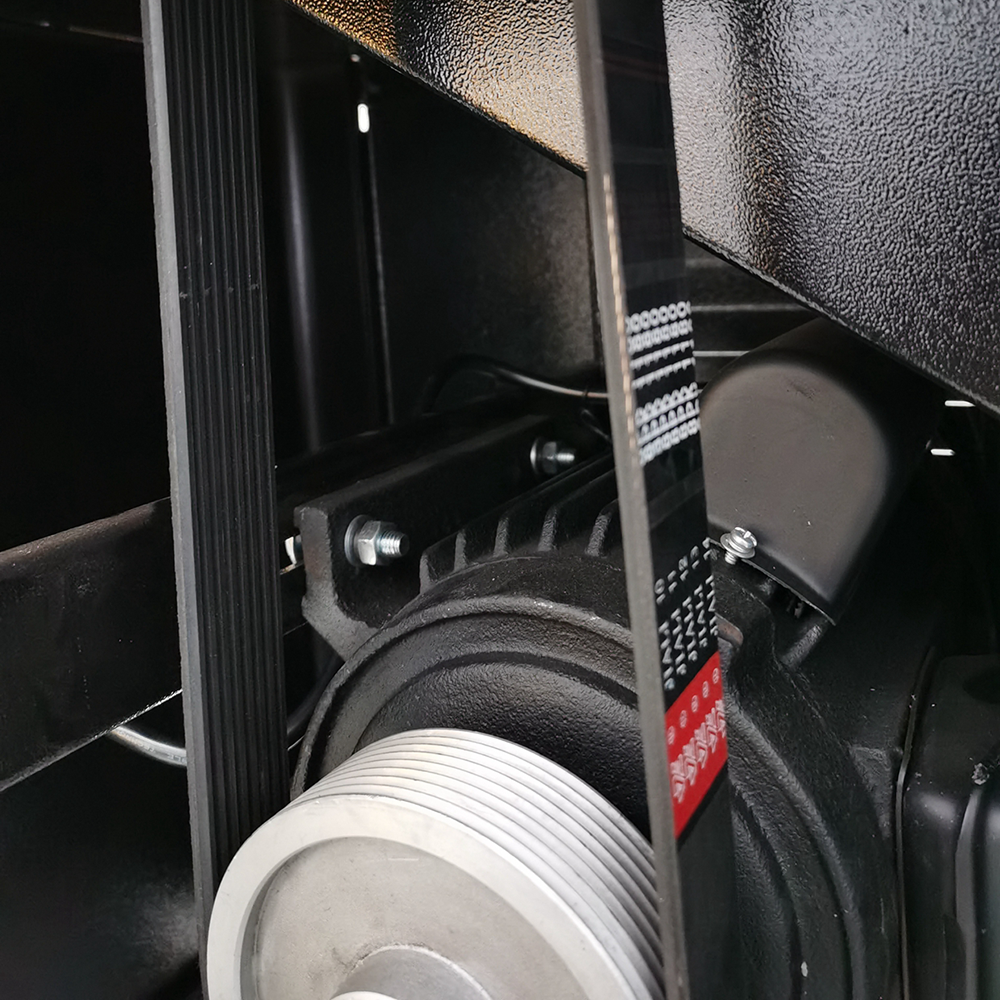

Чугун снижает вибрации, корпусная конструкция станины полностью закрывает двигатель и шкивы для защиты от опилок и стружки.

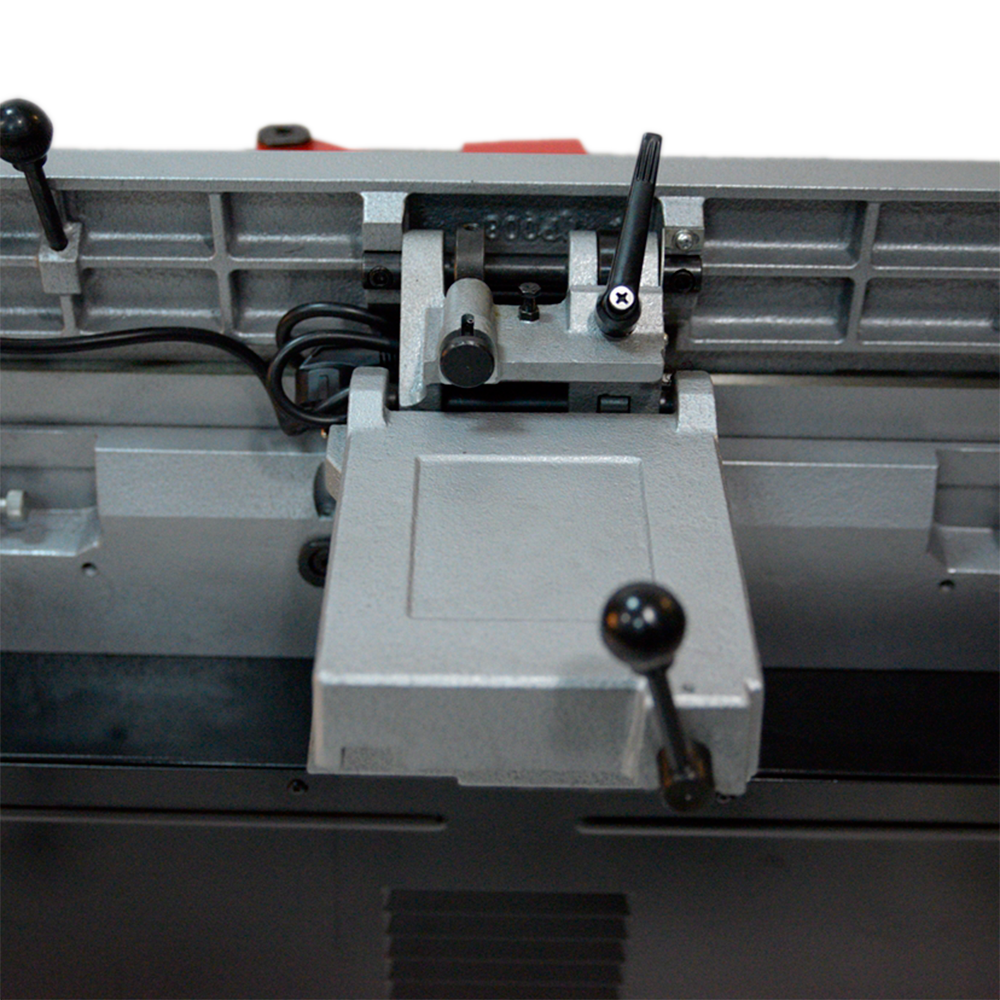

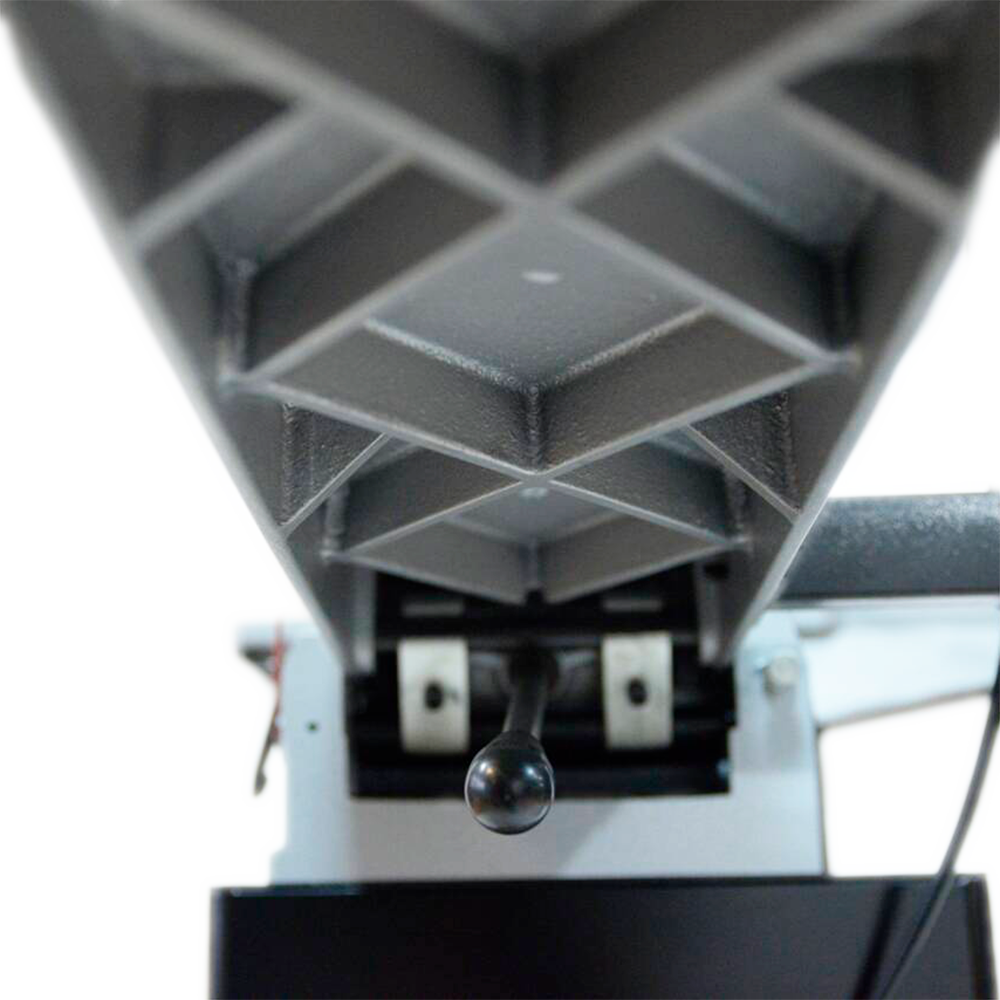

Чугунный параллельный упор специальной конструкции имеет увеличенную длину для обеспечения постоянного контакта по всему резу. Упор смонтирован по центру и работает как заднее ограждение на узких резах.

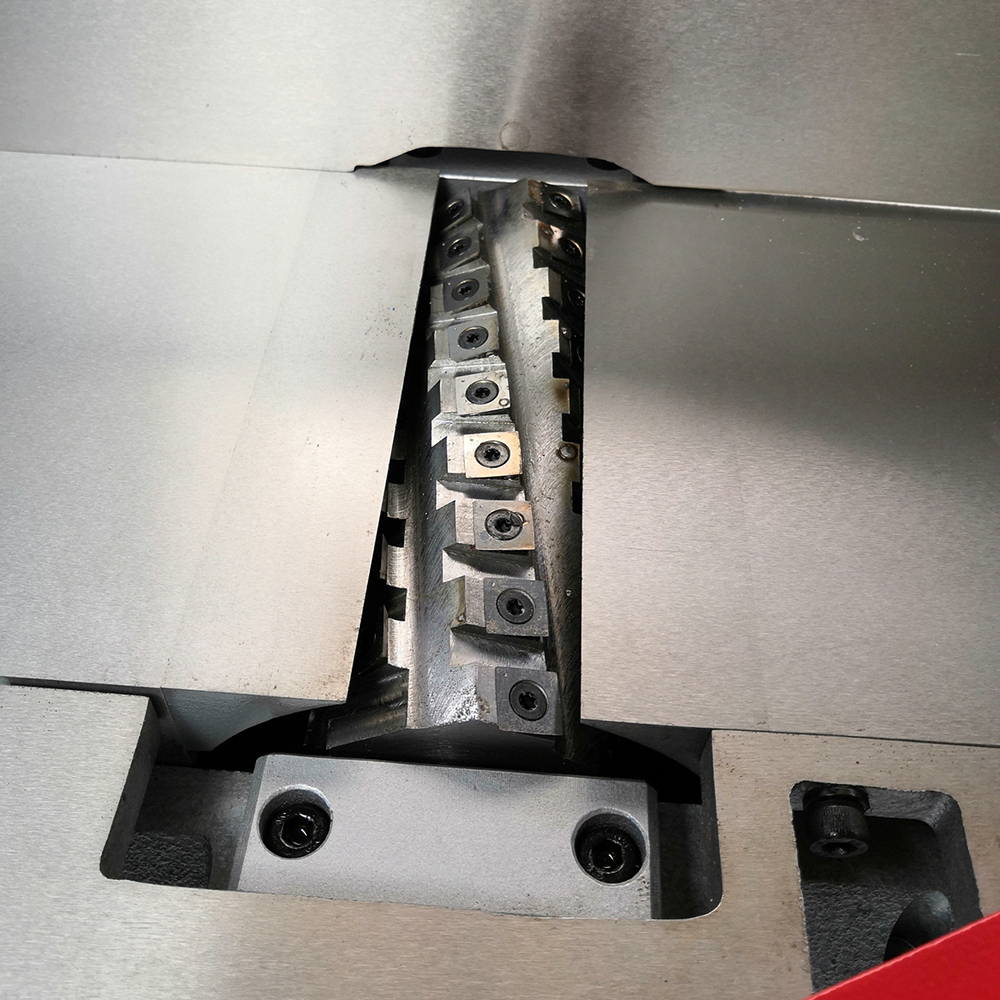

Модульный режущий вал обеспечивает чистый рез. Расположение регулировочных винтов обеспечивает простые замену и регулировку отдельных ножей. При необходимости смены режущего вала, можно быстро установить новый модуль.
Магнитный выключатель с защитой от перегрузки

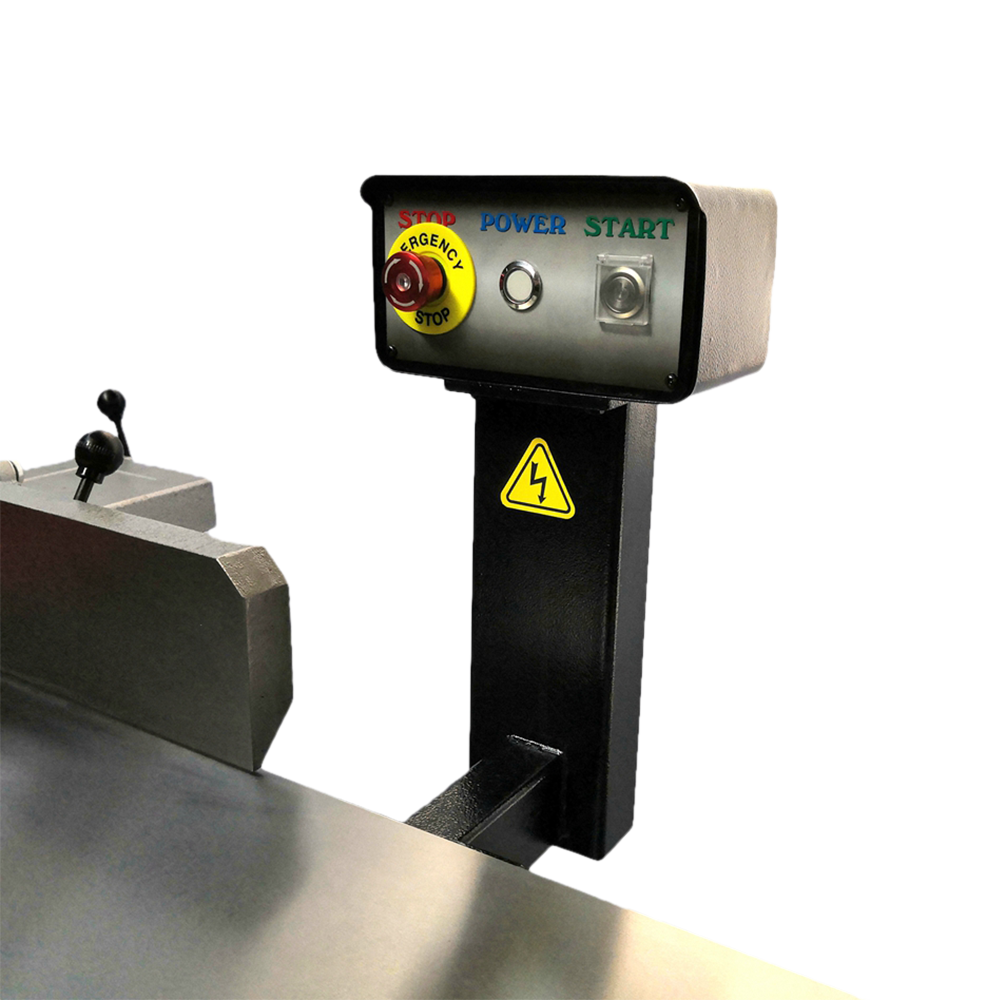

*С апреля 2025 года поставляется в комплектации с выключателем на штанге.

Мощность двигателя выходная 2,2 кВт, 230 В

Мощность двигателя потребляемая (пусковой ток) 3,3 кВт (15А)

Ширина реза 203 мм

Максимальная глубина реза 3 мм

Максимальная выборка фальца 12,7 мм

Частота вращения режущего вала 5200 об/мин

Режущий вал Спиральный вал Helical, 200 мм

Количество спиралей 6 шт

Размер ножей 15 х 15 х 2,5 мм

Диаметр режущего вала 80

Количество ножей 52 шт

Длина стола 1930 мм

Длина подающего стола 1105 мм

Длина приемного стола 790 мм

Ширина стола 305 мм

Высота стола от пола 840 мм

Размеры параллельного упора 910 х 127 мм

Угол наклона внутрь и наружу 45°

Фиксированные углы наклона 90°, 45° внутрь и наружу

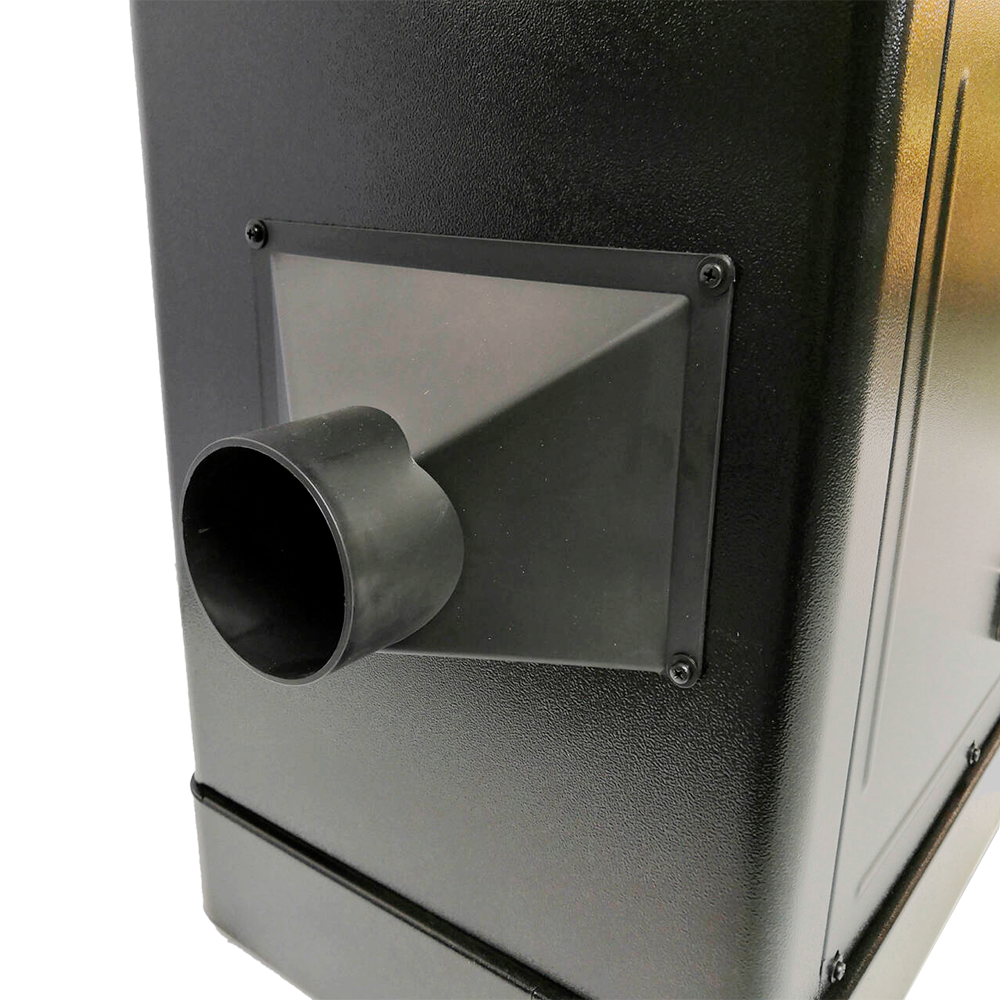

Диаметр патрубка аспирации 100 мм

Магнитный выключатель C защитой от перегрузки

Размеры в упаковке (Д х Ш х В) 2010 х 450 х 235 мм (фуганок)

Размеры в упаковке (Д х Ш х В) 930 х 452 х 647 мм (станина)

Размеры станка в собранном виде (Д х Ш х В) 1930 x 640 x 1190 мм

Масса брутто 235 кг

Запасной приводной ремень
Мобильная база - корпус на колесах
Спиральный вал Helical с твердосплавными ножами

Инструкция

Технический паспорт

Электрическая схема

Деталировка

Параметры заточки ножей

Все характеристики Основные Характеристики

Картинка
Название	JIB PT200A B Фуговально-рейсмусовый станок Купить	JIB 22104 SC Фуговальный станок с сегментным валом Купить	JIB 22104 SC Фуговальный станок с сегментным валом Купить	JIB 22101 SC Рейсмусовый станок с сегментным валом Дисконт (341П) Купить	JIB 22101 HL Рейсмусовый станок с валом Helical Купить	JIB PT250A B Фуговально-рейсмусовый станок Купить	WARRIOR W0401F 230В Фрезерный станок Дисконт (341П) Купить	JIB 22102 HL Фуговальный станок с валом Helical Купить	JIB BD61000 B Тарельчато - ленточный шлифовальный станок Купить	WARRIOR W0109DL HL Фуговальный станок с валом Helical Купить	WARRIOR W0109D HL Фуговальный станок с валом Helical Купить	JIB BDS610 В Тарельчато - ленточный шлифовальный станок Купить	WARRIOR W0605 B Барабанный шлифовальный станок Купить	JIB 7305B-2 Торцовочная пила Дисконт (В5З-010455 350П) Купить	WARRIOR W0204 HL 230В Рейсмусовый станок с валом Helical Купить	WARRIOR W0204 HL 400В Рейсмусовый станок с валом Helical Купить	WARRIOR W0604 B Барабанный шлифовальный станок Купить	WARRIOR W0103FL HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical Купить	WARRIOR W0102 HL 230В Фуговальный станок с валом Helical Купить	JIB MC1218VDA - L Токарный станок (нет на складе)	JIB 3255A-2 Круглопильный станок Дисконт (357П/ 935933) Купить	WARRIOR W0204D HL 230В Рейсмусовый станок с валом Helical Купить	WARRIOR W0204D HL 400В Рейсмусовый станок с валом Helical Купить	WARRIOR W0201 HL Рейсмусовый станокс валом Helical Купить	WARRIOR W0201D HL Рейсмусовый станок с валом Helical Купить	Спиральный вал Helical 150 мм для W0109D Купить	JIB PT410A 400В (нет на складе)	JIB BS600A 400B (нет на складе)	JIB BS500A 400B (нет на складе)	Шлифовальный станок WARRIOR W0506 (нет на складе)	JIB PS315A 400В (нет на складе)	JIB PS315B 400В (нет на складе)	JIB PS315B-M 400В (нет на складе)	JIB PS400B 400В (нет на складе)	JIB PS400С 400В (нет на складе)	JIB TS315B 400В (нет на складе)
Цена	40 400 ₽	44 400 ₽	44 400 ₽	55 080 ₽	79 600 ₽	47 900 ₽	176 035 ₽	68 400 ₽	42 700 ₽	96 900 ₽	106 100 ₽	63 800 ₽	145 900 ₽	27 760 ₽	255 000 ₽	255 000 ₽	176 500 ₽	169 300 ₽	169 300 ₽	180 000 ₽		37 440 ₽	266 300 ₽	266 300 ₽	341 700 ₽	353 000 ₽	44 700 ₽
Номинальная потребляемая мощность	1,5 кВт	1,1 кВт	1,1 кВт	1,5 кВт	2 кВт	1,5 кВт	2,2 кВт	1,1 кВт	0,75 кВт	0,75 кВт	1,1 кВт	0,55 кВт	1,1 кВт	2 кВт	2,2 кВт	2,2 кВт	1,5 кВт	2,2 кВт	2,2 кВт,	2,2 кВт,	230 В / 50 Гц / 1 фазный / 0.75 кВт	2 кВт	2,2 кВт	2,2 кВт	3,7 кВт, 3 фазы	3,7 кВт, 3 фазы		4 кВт 400В	4 кВт 400В	3 кВт 400В	0,55 кВт	4 кВт 400В	4 кВт 400В	4 кВт 400В		5,5 кВт 400В	4 кВт 400В
Номинальное напряжение, В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	400 В	230 В	230 В	400 В	230 В	230 В	230 В	230 В	400 В	400 В	400 В					230 В
Диаметр пильного диска														305 мм								254 мм
Посадочный диаметр диска														30 мм								30 мм
Максимальная ширина пазовальных фрез (дисков ДАДО)																						25 мм
Максимальная глубина пиления при 90°																						86 мм
Расширители стола				Сталь	Сталь		Чугун								Чугун	Чугун						Алюминий	Чугун	Чугун	Чугун	Чугун
Мобильная база в комплекте	Есть	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	Нет	Нет	Есть	Есть	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	Корпус на колесах	Корпус на колесах	В комплектацию не входит и приобретается отдельно.	Корпус на колесах		Корпус на колесах	Корпус на колесах	Есть	Корпус на колесах	Корпус на колесах	Корпус на колесах		Нет	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах
Толщина заготовки максимальная	120 мм			114 мм	114 мм	120 мм									204 мм	204 мм							204 мм	204 мм	204 мм	204 мм
Ширина заготовки максимальная	204 мм	156 мм	156 мм	305 мм	305 мм	252 мм		156 мм		255 мм	255 мм				406 мм	406 мм		330 мм	330 мм	305 мм			406 мм	406 мм	508 мм	508 мм							5410
Расположение двигателя															Внизу в тумбе	Внизу в тумбе	Сверху						Внизу в тумбе	Внизу в тумбе	Внизу в тумбе	Внизу в тумбе
Число ножей режущего вала		12	12
Режущий вал					Helical			Helical		Helical	Helical				Helical	Helical		Helical	Helical	Helical			Helical	Helical	Helical	Helical
Максимальный диаметр режущего инструмента							200 мм
Перемещение шпинделя							90 мм
Частота вращения							10000 / 8000 / 6000 / 4000 об/мин
Расстояние между центрами																					450 мм
Скорость шпинделя																					500-1800 об/мин (низкий диапазон) 1000-3800 об/мин (высокий диапазон)
Максимальный диаметр обработки над станиной																					305 мм
Бесступенчатая регулировка оборотов									Есть				Есть				Есть				Есть
Глубина пиления при 45° x 45°														235 х 48 мм
Глубина пиления при 45° х 90°														235 х 105 мм
Глубина пиления при 0° х 90°														340 х 105 мм
Глубина пиления при 0° х 45°(слева)														340 х 48 мм
Глубина пиления при 0° х 45° (справа)														340 х 40 мм
Регулировка наклона рабочего стола														С наклоном влево и вправо

Инструкция

Деталировка

Поменять запчасти

0 оценок

Оставить отзыв

Фуговальный станок WARRIOR W0102 HL 230В с валом Helical – это профессиональный инструмент для высокоточной обработки древесины. С мощным двигателем на 2,2 кВт и потребляемой мощностью 3,3 кВт (пусковой ток 15А), станок обеспечивает стабильную и надежную работу даже при интенсивных нагрузках, подключаясь к сети 230 В.

Этот станок оснащен спиральным валом Helical диаметром 80 мм и длиной 200 мм, на котором расположены 52 ножа размером 15 х 15 мм. Такая конструкция обеспечивает ровную и чистую обработку с минимальными вибрациями и сниженным уровнем шума. Частота вращения режущего вала составляет 5200 об/мин, что позволяет достичь высокой точности и качества реза. Максимальная ширина реза составляет 203 мм, а глубина – 3 мм за один проход. Кроме того, станок поддерживает выборку фальца до 12,7 мм, что делает его универсальным для различных задач.

Рабочий стол длиной 1930 мм и шириной 305 мм состоит из подающего и приемного столов (длиной 1105 мм и 790 мм соответственно), что обеспечивает удобство и комфорт при обработке длинных заготовок. Высота стола от пола составляет 840 мм, создавая оптимальные условия для работы. Параллельный упор размером 910 х 127 мм фиксируется под углами 90° и 45° внутрь и наружу, что добавляет точности при выполнении угловых резов.

Для поддержания чистоты на рабочем месте станок оснащен патрубком аспирации диаметром 100 мм, что обеспечивает эффективное удаление опилок. В собранном виде станок имеет габариты 1930 х 640 х 1190 мм, что позволяет удобно разместить его в мастерской. В упаковке станок поставляется в двух коробках (2010 х 450 х 235 мм для фуганка и 930 х 452 х 647 мм для станины), что облегчает транспортировку и установку. WARRIOR W0102 HL 230В – это идеальный выбор для профессионалов, которым требуется высокая точность, надежность и качество обработки древесины.
